ビームライン概要

BL8S2は、愛知県が整備したビームラインで、2017年6月から供用を開始しました。白色Ｘ線と単色Ｘ線（エネルギー：7～24keV，波長：0.18～0.05 nm）を使用することができ、ビームサイズが40 mm×8 mm（水平方向×垂直方向）と大きいため、Ｘ線トポグラフィ、ＬＩＧＡ、Ｘ線ＣＴ、Ｘ線照射などの実験に利用されております。これらの実験を通して、自動車、エネルギー、情報機器、医療機器、輸送機器、光学機器等の分野への貢献が期待でき、さらに医療や農業分野への貢献も期待できます。

光エネルギー	7～24 keV (0.18～0.05 nm)
ビームサイズ	40 mm×8 mm（幅×高さ）（※最大値。スリットにより可変）
光子束密度	6.2×108 Photons ・ sec-1 ・ mm-2 @9.8 keV （He雰囲気）
分解能(E/ΔE)	>2000　@9keV

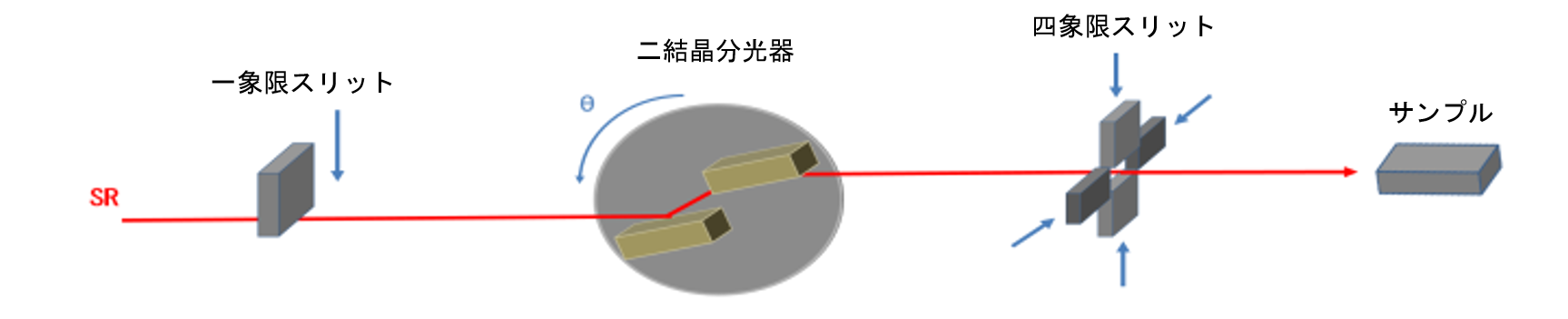

光学系
実験手法	・X線トポグラフィ　　　　・X線CT ・LIGA(マイクロ加工)　　 ・X線照射による育種改良 ・その他実験

現在の整備状況

測定環境

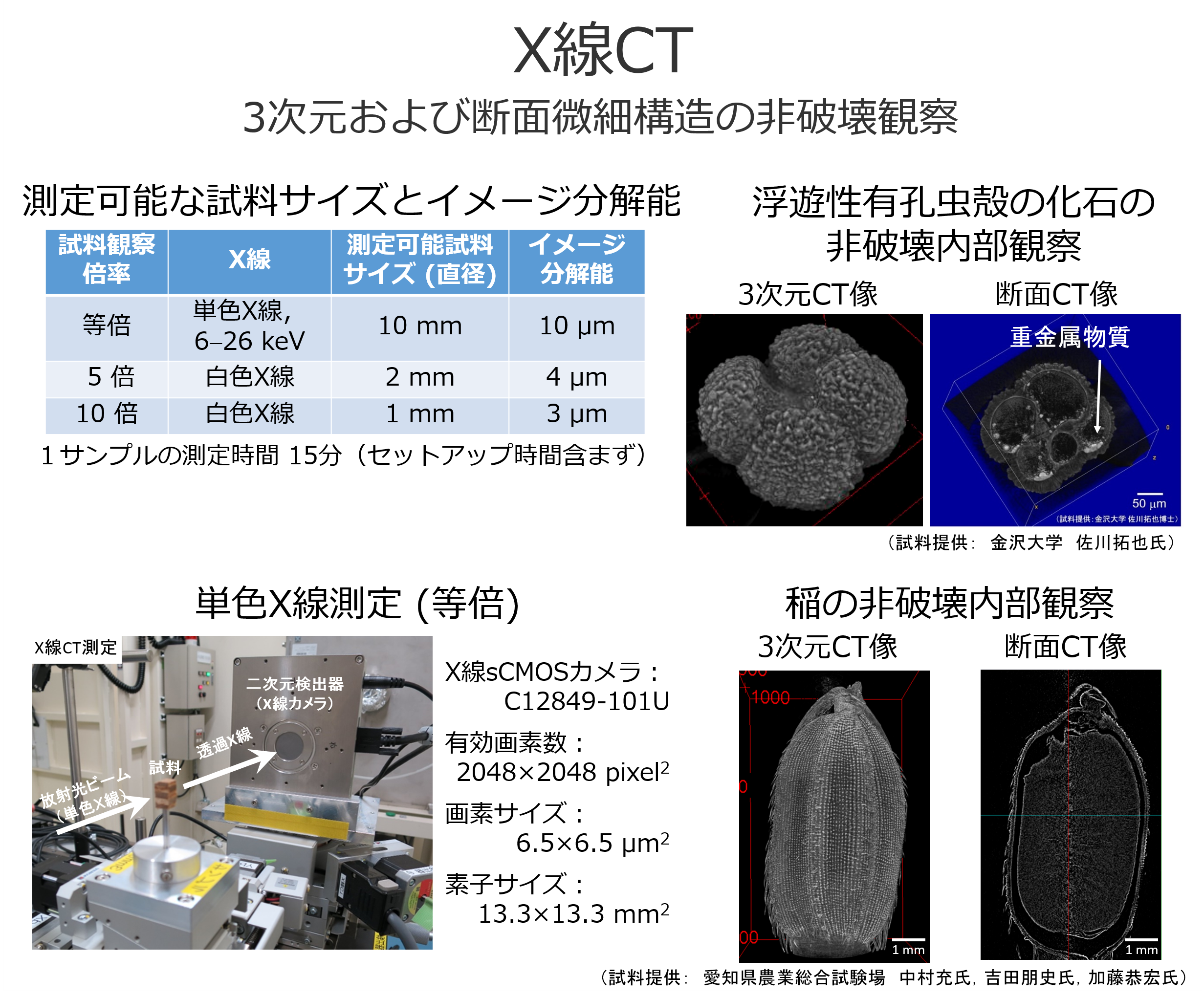

• Ｘ線ＣＴによる非破壊内部観察が可能

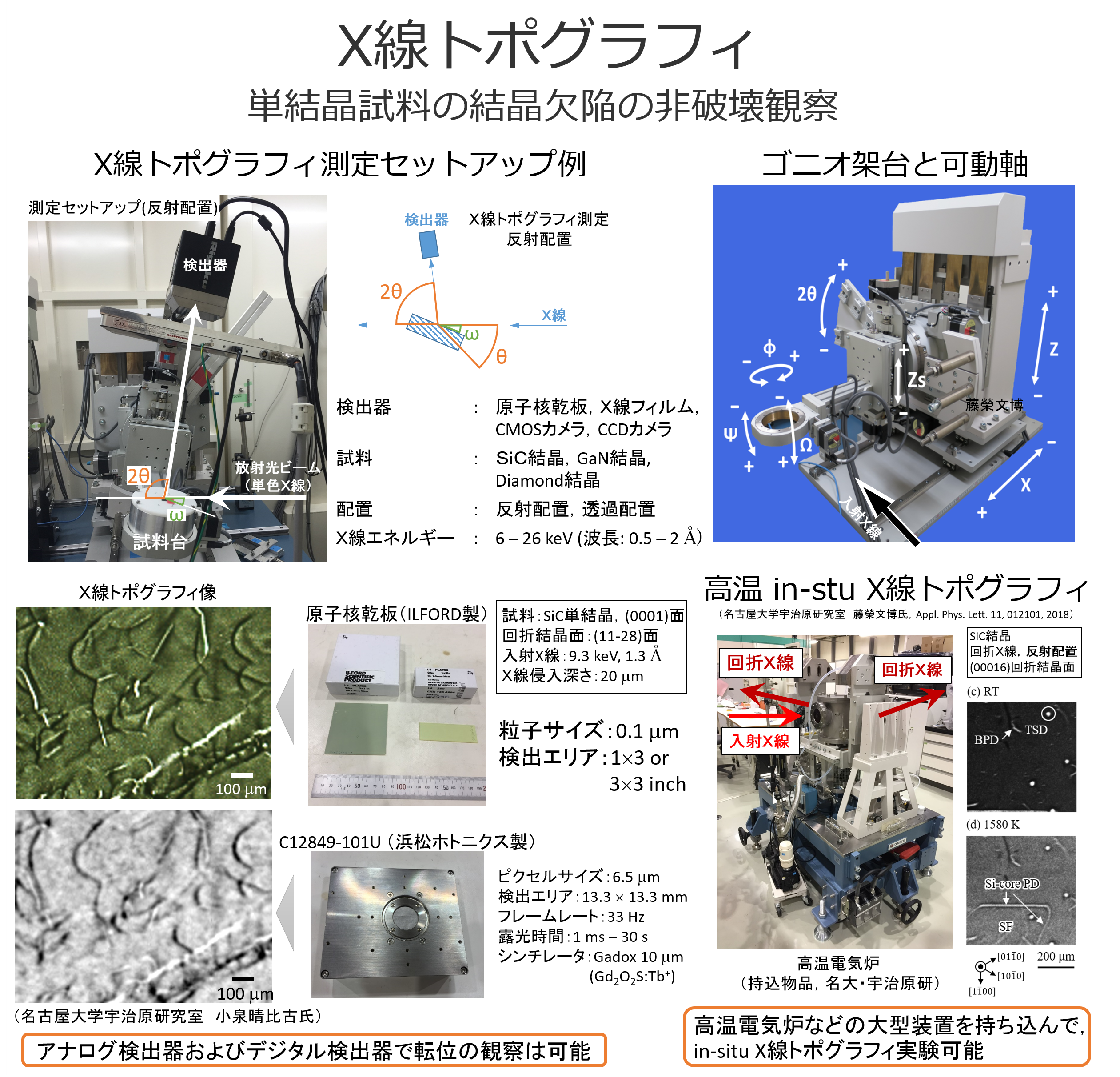

• Ｘ線トポグラフィによる単結晶の欠陥観察評価が可能

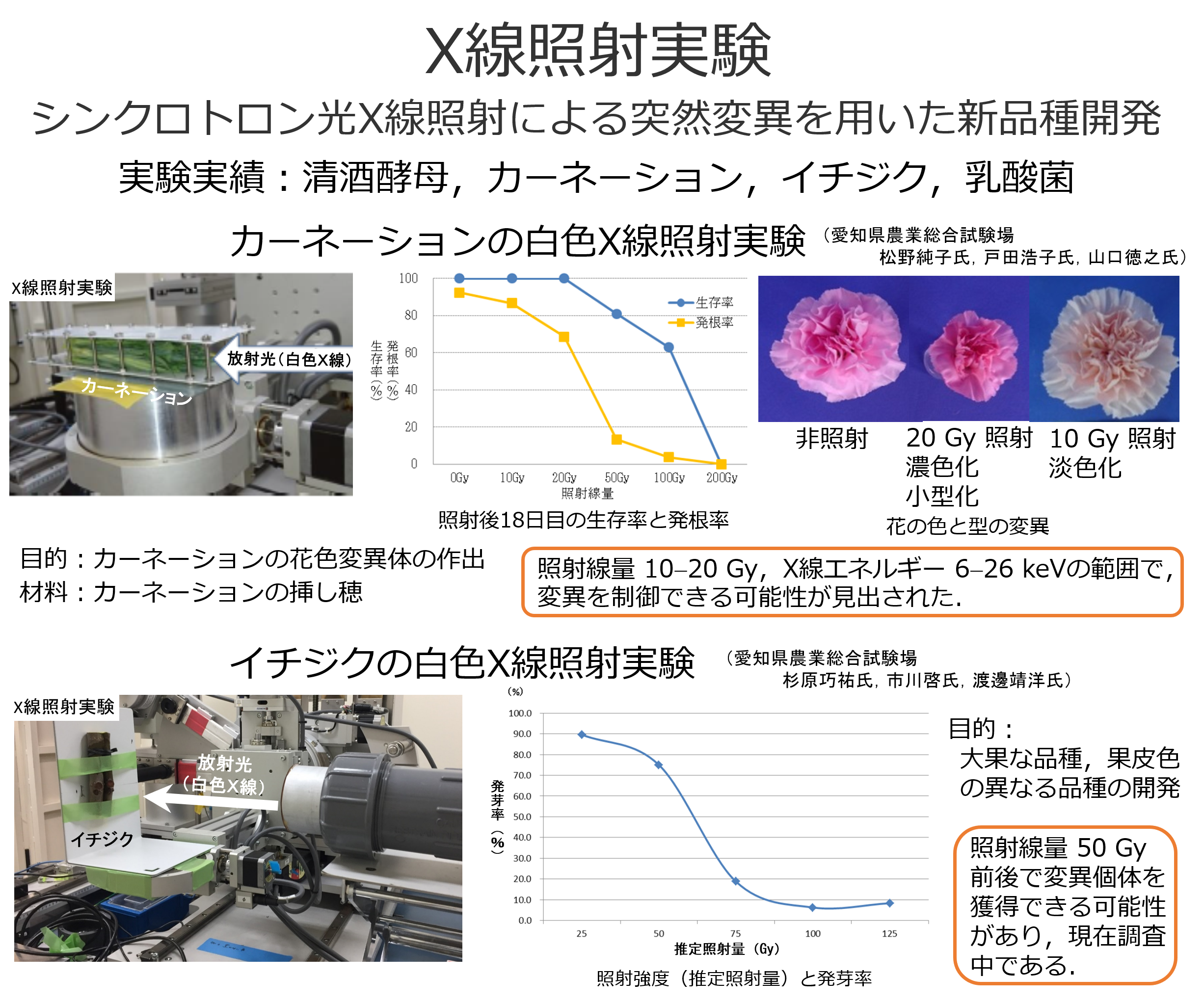

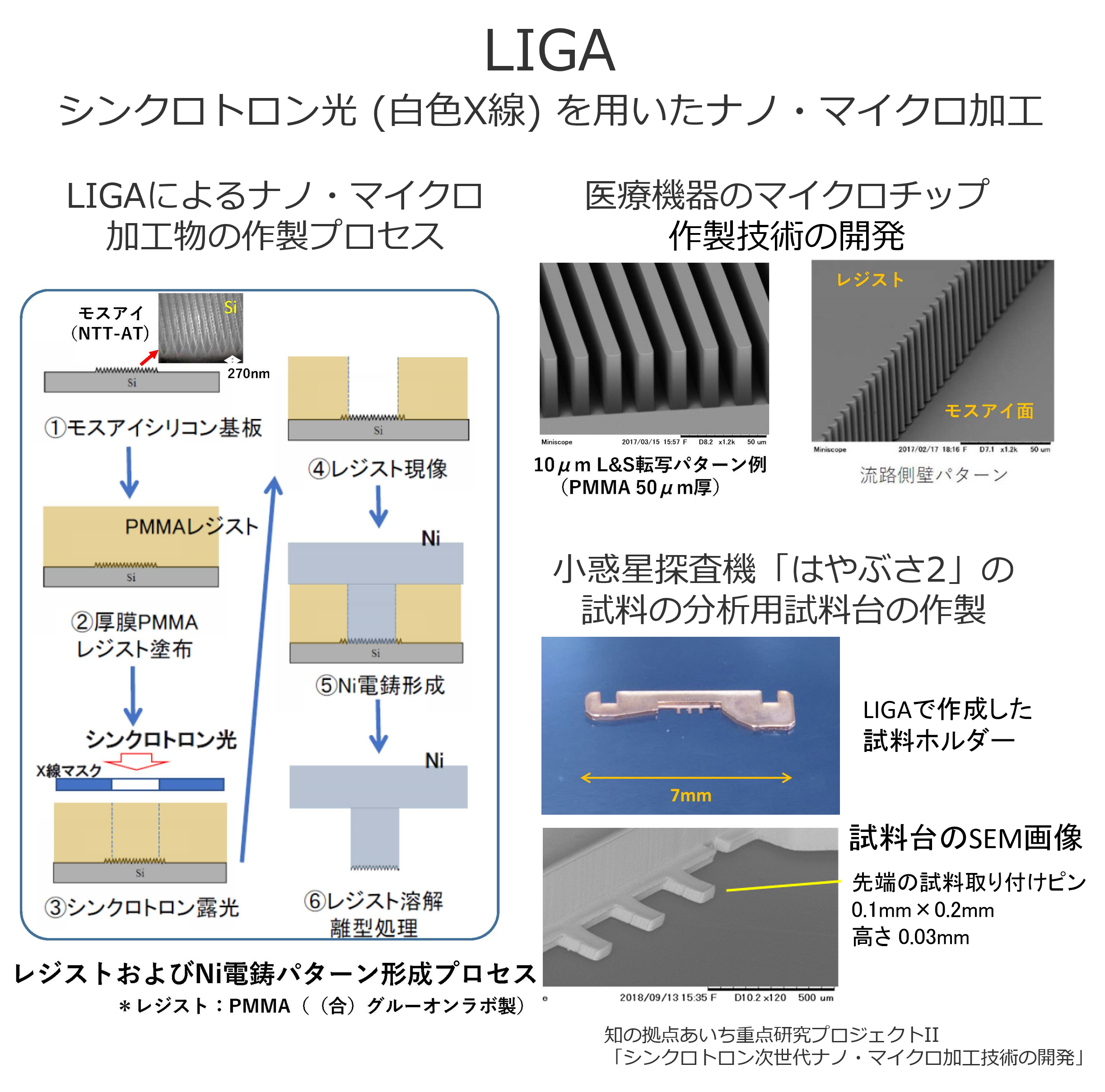

• 機器を設置することで、LIGAや照射実験が可能
• 白色光の利用が可能

検出器

• X線CMOSカメラ（浜松ホトニクス製）
• プラットパネルセンサー（浜松ホトニクス製）
• X線CCDカメラ

（更新2023.4）

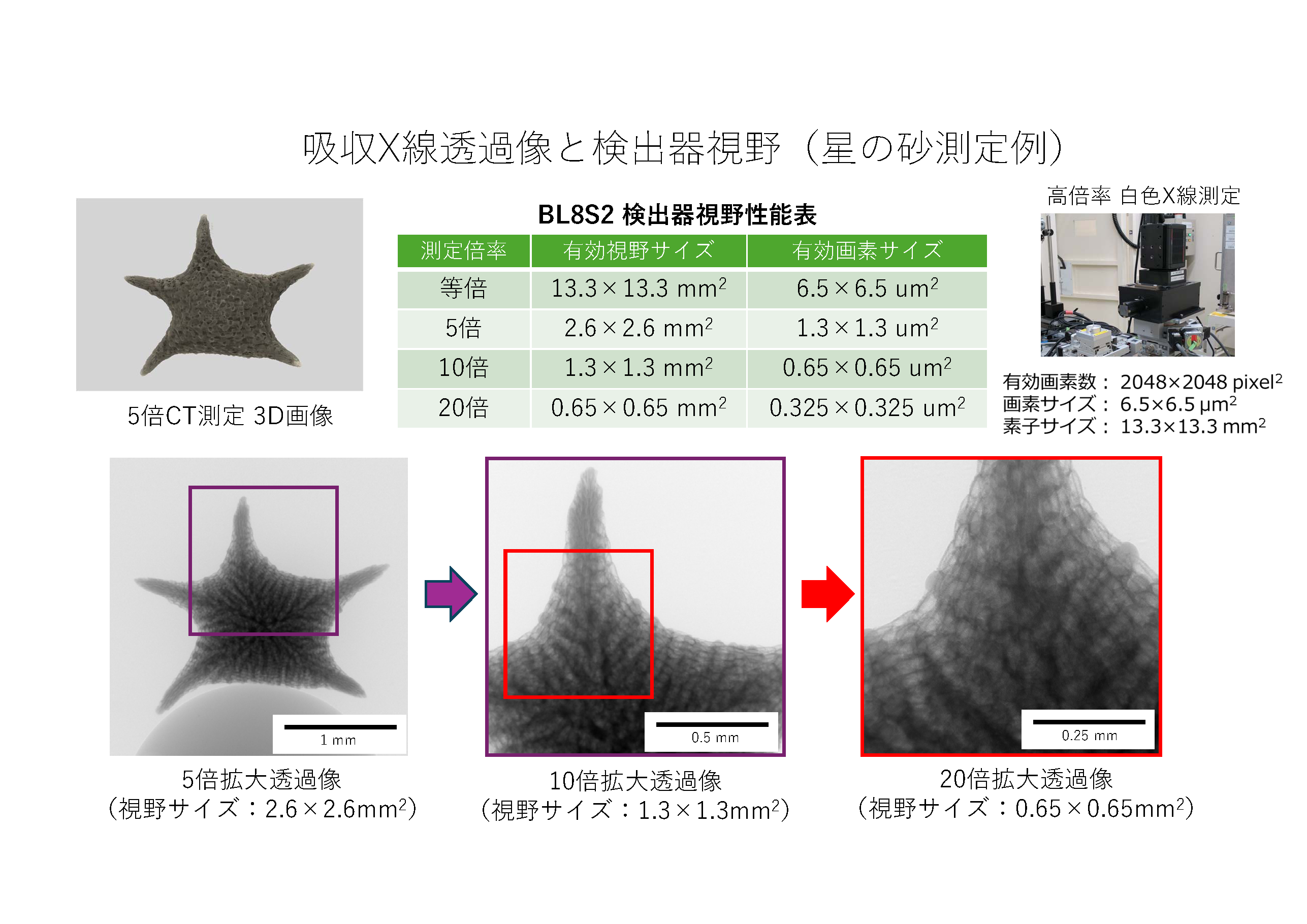

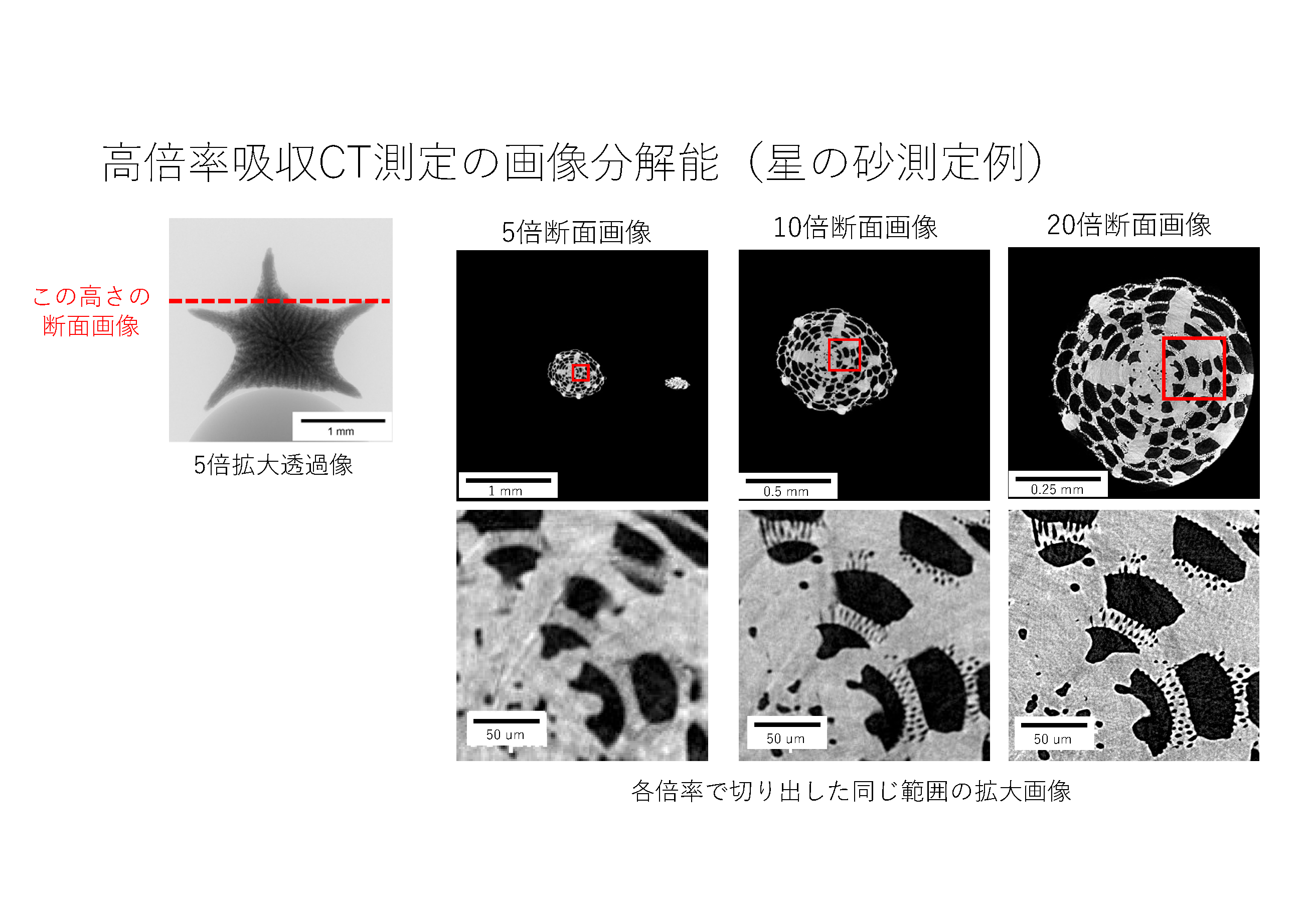

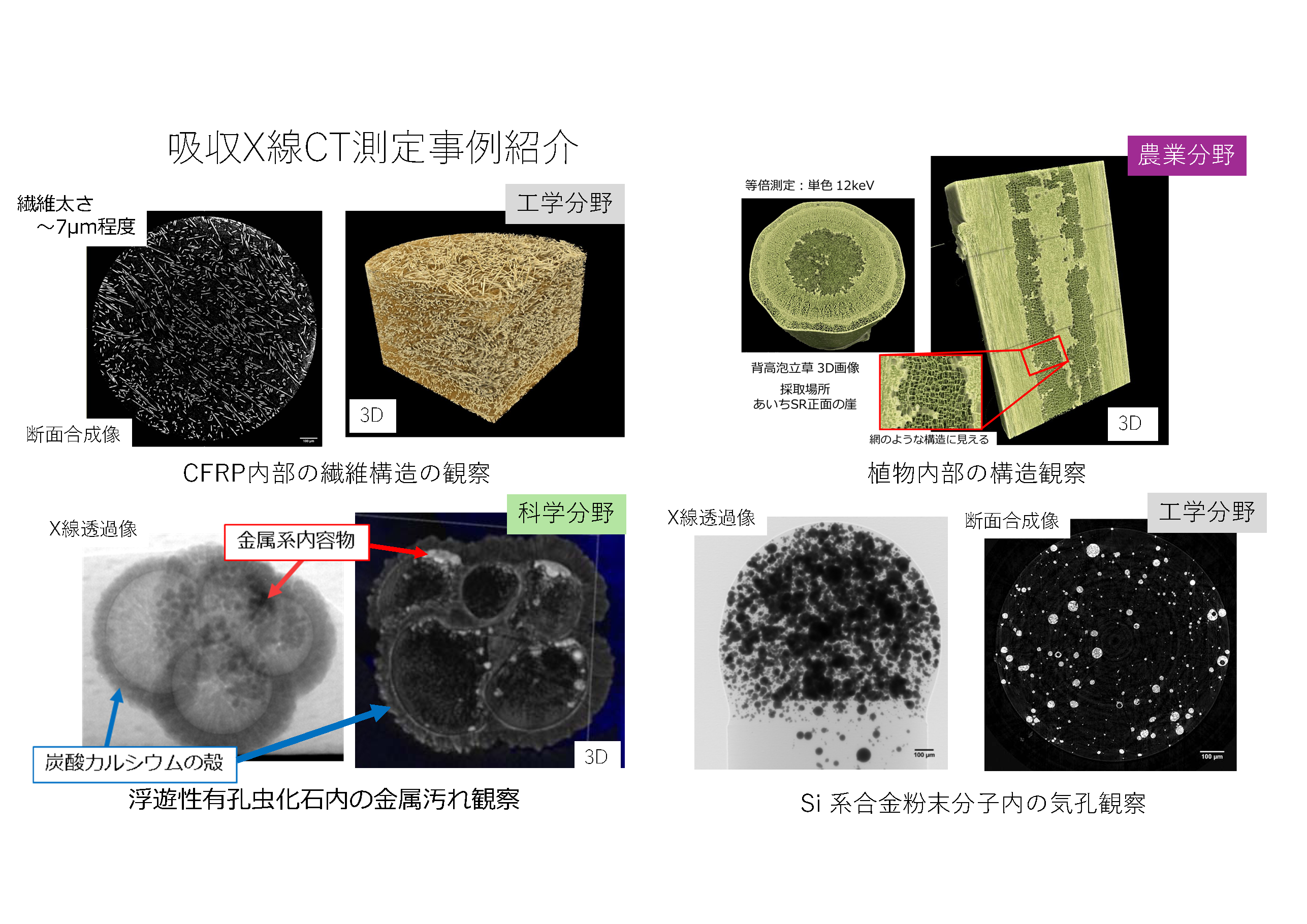

測定事例
